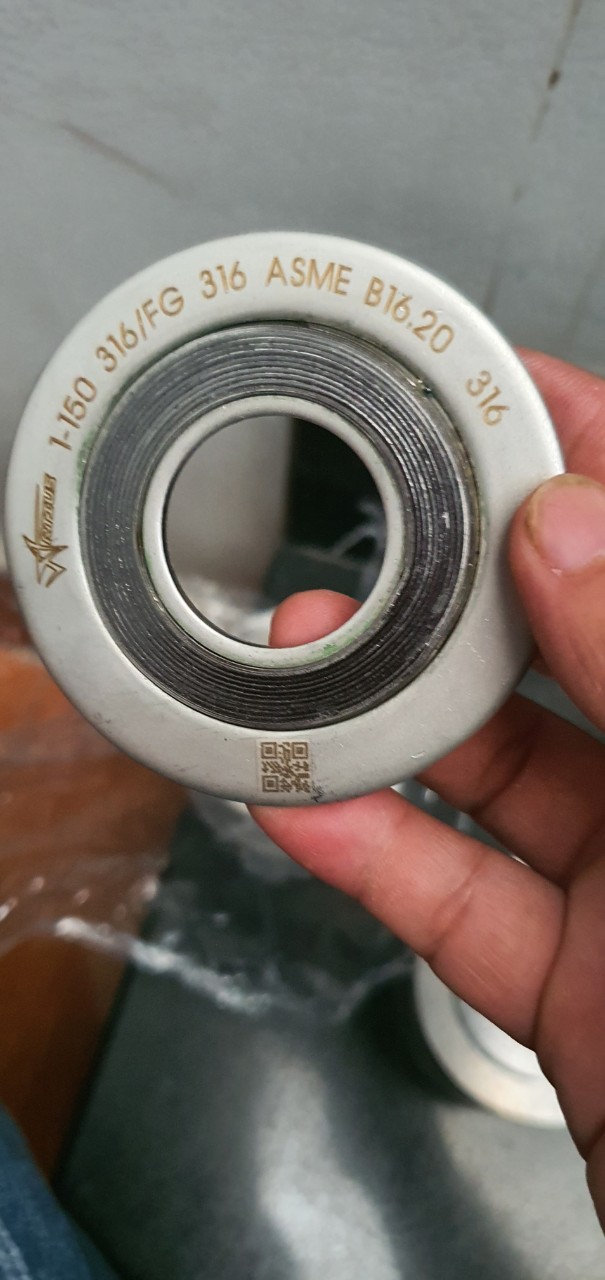

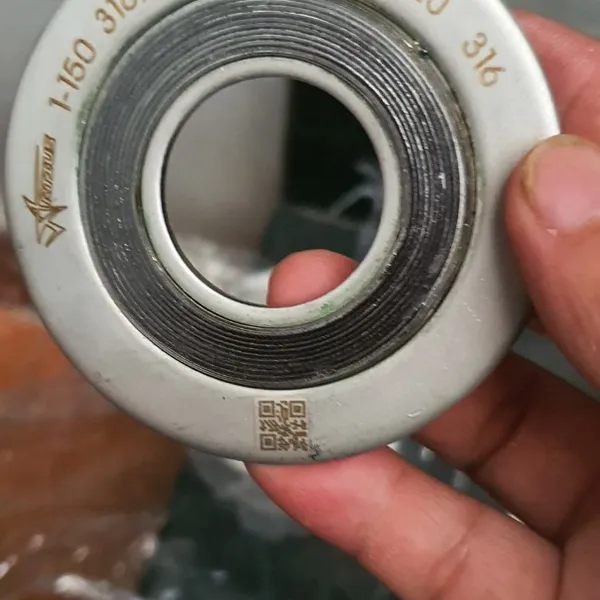

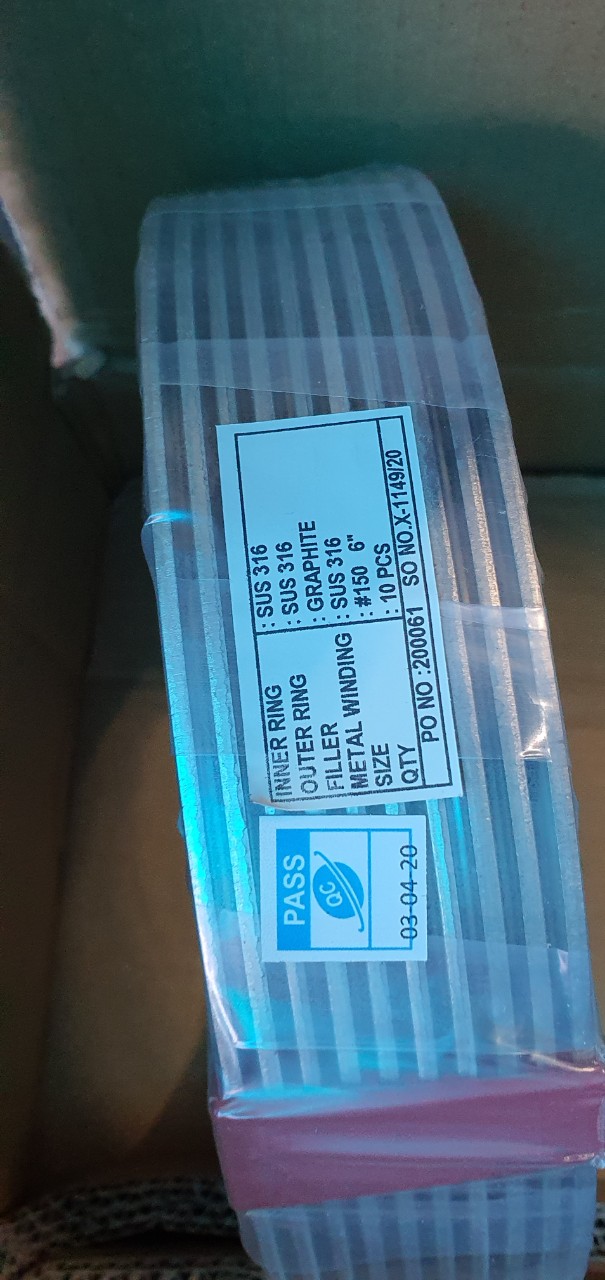

SPIRAL WOUND GASKET 300LB RF 4.5MM SS316
Tên gọi sản phẩm:
-
VÒNG ĐỆM SPIRAL WOUND
-
GASKET SW
-
VÒNG ĐỆM 3 VÒNG KIM LOẠI
-
SPIRAL WOUND GASKET ASME B16.20 SS316
-
SPIRAL WOUND GASKET 300LB RF
-
SPIRAL WOUND GASKET ASME SS316
-
Loại gasket: Spiral Wound Gasket.
-
Tiêu chuẩn thiết kế: ASME B16.20
-
Số vòng : 3 Vòng
-
Vật liệu: Vòng trong (IR) : SS316 ; Vòng ngoài (OR) SS316 ; Winding: SS316; Filter: Graphite
-
Pressure: 300 LB.
-
Độ dày: THK 4.5 mm
-
Size stock: 1/2″ , 3/4″ , 1″ , 1 1/4″ , 1 1/2″ , 2″ , 2 1/2″ , 3″ , 4″ , 6″ , 8″ , 10″ , 12″ , 14″ , 16″ , 18″ , 20″ , 24″, 26″ , 28″ , 30″ , 32″ , 36″
-
Xuất xứ: Singapore , Anh (UK) , Hàn Quốc , Trung Quốc , Nhật Bản
|
Class 150 NPS 1/2-24 |
||||
|
NPS |
Inner Ring |
Sealing Element |
Outer Ring |
|
|
Inside (d1) |
Inside (d2) |
Outside (d3) |
Outside (d4) |
|
|
1/2 |
14.2 |
19.1 |
31.8 |
47.8 |
|
3/4 |
20.6 |
25.4 |
39.6 |
57.2 |
|
1 |
26.9 |
31.8 |
47.8 |
66.8 |
|
1¼ |
38.1 |
47.8 |
60.5 |
76.2 |
|
1½ |
44.5 |
54.1 |
69.9 |
85.9 |
|
2 |
55.6 |
69.9 |
85.9 |
104.9 |
|
2½ |
66.5 |
82.6 |
98.6 |
124 |
|
3 |
81 |
101.6 |
120.7 |
136.7 |
|
4 |
106.4 |
127 |
149.4 |
174.8 |
|
5 |
131.8 |
155.7 |
177.8 |
196.9 |
|
6 |
157.2 |
182.6 |
209.6 |
222.3 |
|
8 |
215.9 |
233.4 |
263.7 |
279.4 |
|
10 |
268.2 |
287.3 |
317.5 |
339.9 |
|
12 |
317.5 |
339.9 |
374.7 |
409.7 |
|
14 |
349.3 |
371.6 |
406.4 |
450.9 |
|
16 |
400.1 |
422.4 |
463.6 |
514.4 |
|
18 |
449.3 |
474.7 |
527.1 |
549.4 |
|
20 |
500.1 |
525.5 |
577.9 |
606.6 |
|
24 |
603.3 |
628.7 |
685.8 |
717.6 |
|
NPS |
Inside (d1) |
Inside (d2) |
Outside (d3) |
Outside (d4) |
|
Inner Ring |
Sealing Element |
Outer Ring |
||
